Menghubungkan 4 Router di Cisco Packet Tracer (static) Lengkap dengan Video

Assalamu’alaikum wr wb J

Sehubungan Tadi pelajaran Produktif TKJ ada tugas menghubungkan 4 router di Cisco packet Tracer, jadi kali ini Fikri Imani Kamil akan share Tutorial Menghubungkan 4 router di Cisco Packet Tracer. :) untuk konfigurasi yang saya share kita membutuhkan 3 switch dan 4 router.

Seorang administrator harus menggunakan perintah ip route secara manual untuk mengkonfigurasi Router dengan routing statis.

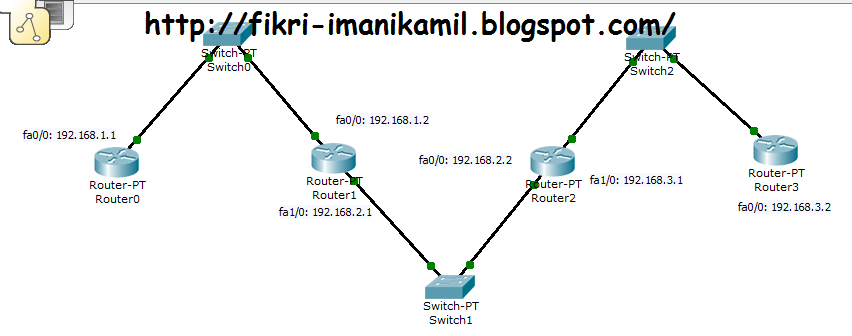

Untuk Lebih Jelasnya kita lihat gambar dan pembahasannya di bawah ini:

Technical Order

• Router ke Router : Serial
• Router ke switch : FastEthernet (boleh pake Ethernet tapi lebih cepat FastEthernet)
•  (recommended) Sebaiknya menggunakan Routers yang Generic (Router-PT) agar kita tidak perlu menambahkan modul pada komponen Router.
• (recommended) Untuk Switches gunakan Generic (Switch-PT)
• Konfigurasi ini menggunakan CLI (command-line interface)

Jika mau melihat contoh yang sudah jadi bisa download disini

1.   Router1 (setting 1 FastEthernet)

Router1>en                               // enable

Router1 #conf  t                       //configure terminal

Router1 (config)#int fa 0/0      //setting interface dari Router1 ke switch

Router1 (config-if)#ip add 192.168.1.1 255.255.255.0  //setting IP dan subnet mask

Router1 (config-if)#no shutdown    //mengaktifkan setting diatasnya

Router1 (config-if)#ex             //exit

Router1 (config)#ex

Router1#write

 2. Router2 (setting 2 FastEthernet)

Router2 >en

Router2 #conf  t

Router2 (config)#int fa 0/0

Router2 (config-if)#ip add 192.168.1.2 255.255.255.0

Router2 (config-if)#no shut

Router2 (config-if)#ex

Router2 (config)#

Router2 (config)#int fa1/0

Router2 (config-if)#ip add  192.168.2.1 255.255.255.0

Router2 (config-if)#no shut

Router2 (config-if)#ex

Router2 (config)#ex

Router2#write

3.   Router3 (2 FastEthernet)

Router3>en                               // enable

Router3 #conf  t                       //configure terminal

Router3 (config)#int fa 0/0      //setting interface dari Router3 ke switch

Router3 (config-if)#ip add 192.168.2.2 255.255.255.0  //setting IP dan subnetmask

Router3 (config-if)#no shutdown    //mengaktifkan setting diatasnya

Router3 (config-if)#ex         //exit

Router3 (config)#

Router3 (config)#int fa1/0        //setting interface serial di Router3

Router3 (config-if)#ip add 192.168.3.1  255.255.255.0

Router3 (config-if)#no shut

Router3 (config-if)#ex
Router3 (config)#ex

Router3#write

4.   Router4 (1 FastEthernet)

Router4>en                               // enable

Router4 #conf  t                       //configure terminal

Router4 (config)#int fa 0/0      //setting interface dari Router3 ke switch

Router4 (config-if)#ip add 192.168.3.2 255.255.255.0  //setting IP dan subnetmask

Router4 (config-if)#no shutdown    //mengaktifkan setting diatasnya

Router4 (config-if)#ex         //exit

Router4 (config)#ex

Router4#write

Bagaimana  mudah  bukan? Tunggu dulu kita belum selesai settingnya. Kita perlu setting routingnya, yang diatas itu hanya setting masing-masing Router. INGAT! Routing berbeda dengan Router.

 SETTING ROUTING

Router1:
Router1 >en

Router1 #conf  t

Router1 (config)#ip route 192.168.2.0 255.255.255.0 192.168.1.2

Router1 (config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2

Router2:

Router2 >en

Router2 #conf  t

Router2 (config)#ip route 192.168.3.0 255.255.255.0 192.168.2.2

Router3:

Router3 >en

Router3 #conf  t

Router3 (config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1

 Router4:

Router4 >en

Router4 #conf  t

Router4 (config)#ip route 192.168.2.0 255.255.255.0 192.168.3.1

Router4 (config)#ip route 192.168.1.0 255.255.255.0 192.168.2.1

Semua sudah terkonfigurasi,setelah itu kita cek pada masing-masing Router,seperti pada contoh di bawah ini.

Jika ingin lebih jelas silahkan Tonton Videonya/Download Video nya Disini
